Cutler Hammer No. 505 30" DC Magnetic Brake

Ohio Contact replacement crane controls for Cutler Hammer No. 505 30" DC Magnetic Brake. When you locate the product(s) of your choice, please call 800–310–5999 or click on the part number below to email inquiry for pricing, availability or questions you need answered!

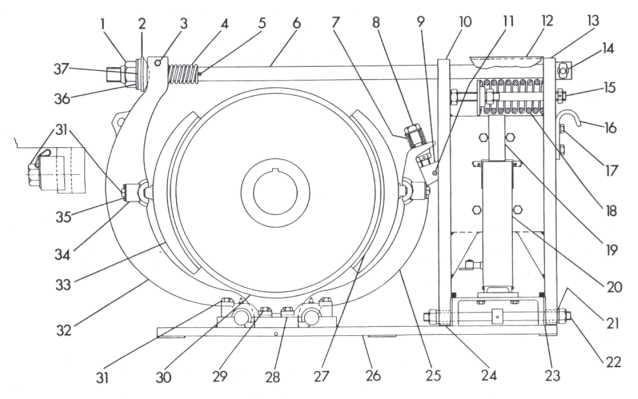

Cutler Hammer No. 505 30" DC Magnetic Brake

Item No. OEM No. Description
1 15-958 Huglock Nut
2 16-1981 Washer
3 11-1908 Hex Head Screw
3 15-610 Locknut
4 69-2091 Compression Spring
5 13-3186-21 Spring Pin
6 61-1869 Pull Rod
7 69-1931 Spring
8 54-4020-6 Wedge Adjusting Screw
9 54-4986 Adjusting Wedge
10 48-896 Magnet Armature (Inner)
11 27-82 Grease Fitting
12 47-11498 Cover
13 48-1260 Magnet Armature (Outer)
14 13-5065 Pin
14 18-1962 Stop Plate
14 911-5888Z Screw
15 11-2288 Adjusting Screw Assembly
16 52-1079 Hook
17 11-327 Hex Head Screw
17 916-199 Lockwasher
18 69-2090 Compression Spring
19 73-1210 Guard
20 Coil Give # on Coil
21 16-1747 Spring Plate
22 14-527 Stud
23 18-59-9 Shim
23 18-59-5 Strap
24 29-2779-5 Bushing
25 24-4113 Inner Shoe Lever
26 17-7102 Base
27 48-338-25 Shoe Lining
28 20-1067 Bearing Cap
29 79-4180-18 Lock Bracket
29 11-2060 Hex Head Screw
31 11-2061 Hex Head Screw
32 24-4112 Outer Shoe Lever
33 48-830 Shoe Complete
34 55-1352 Clamp
35 69-2092 Locking Spring
36 16-1982 Washer
37 16-1983 Fabreeka Washer
